網頁繪製圖表 Google Charts with JavaScript (1)－MIS2000 Lab -- ASP.NET專題實務 / WebForm + MVC線上教學影片

今天看見 g+一篇文章 http://inspiredtoeducate.net/inspiredtoeducate/?p=1319

因而發覺這個東西。

我先連到 Google原廠網站，看了一下說明與範例 https://developers.google.com/chart/interactive/docs/quick_start

幾乎沒有大改，

光是從原廠範例修正一下，就能作出這種怪物等級的應用

本範例源自一開始介紹的文章

*******************************************************************************************************

右側上方的 Tab（分頁）可選三種圖表來呈現

這裡的時間軸，可以變成「動畫」，圖表會動！

*******************************************************************************************************

抱歉，請您點選圖片，就能連去這範例的網站，可以現場Demo

請來看一下 Google原廠的 Demo網站

https://developers.google.com/chart/interactive/docs/gallery/geochart

要學習也不難喔。

出乎意料的簡單！

==================================================================

我的教學影片，https://www.youtube.com/watch?v=lXkmN4tl_ew

==================================================================

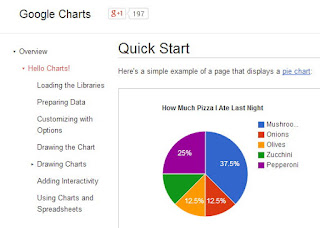

點選圖片可連到 Google Charts原廠網站的教學

範例如下（基本架構）：

2016/11月，第一列的 script似乎已經更換（請注意原廠網站的範例，但我使用本文的 "舊" 寫法仍可運作）

<script type="text/javascript" src="https://www.gstatic.com/charts/loader.js"></script>

<html>
  <head>
    <!--Load the AJAX API-->
    <script type="text/javascript" src="https://www.google.com/jsapi"></script>
    <script type="text/javascript">

      // Load the Visualization API and the piechart package.
      google.load('visualization', '1.0', {'packages':['corechart']});

      // Set a callback to run when the Google Visualization API is loaded.
      google.setOnLoadCallback(drawChart);

      // Callback that creates and populates a data table,
      // instantiates the pie chart, passes in the data and
      // draws it.
      function drawChart() {

        // Create the data table.  ******原始資料******

        var data = new google.visualization.DataTable();
        data.addColumn('string', 'Topping');
        data.addColumn('number', 'Slices');
        data.addRows([
          ['Mushrooms', 3],
          ['Onions', 1],
          ['Olives', 1],
          ['Zucchini', 1],
          ['Pepperoni', 2]
        ]);

        // *********************差異之處*************************
        // Set chart options
        var options = {'title':'How Much Pizza I Ate Last Night',
                       'width':400,
                       'height':300};

        // Instantiate and draw our chart, passing in some options.
        var chart = new google.visualization.PieChart(document.getElementById('chart_div'));
        chart.draw(data, options);
      }
    </script>
  </head>

  <body>
    <!--Div that will hold the pie chart-->
    <div id="chart_div"></div>
  </body>
</html>

各位可以發現：

1. 一開始先設定（引用）必要的 JavaScript與API

2. 然後放入一些基本資料（RowData）

3. 最後.......搞定。

圖表會出現在這裡 <div id="chart_div"></div>

滑鼠點選右側的 Icon，網頁圖表會有顯著標記

滑鼠移到這一區塊，還有 Tooltip說明

上過我的課，買過我的書的讀者

您可以知道我強調「範本」，架構完整的範本，立即可用、可改

Google原廠的範例跟上面的應用，兩者的程式碼幾乎一樣

差異只有：

(1). 一開始，引用的地方，註明您要做什麼圖表？

原廠範例： google.load('visualization', '1.0', { 'packages': ['corechart'] });

修改後的範例：google.load('visualization', '1', { 'packages': ['motionchart'] });

(2). Raw Data（原始資料）的多寡

(3). 最後兩段的程式碼有差異：

原廠：

// Set chart options

var options = {

'title': 'How Much Pizza I Ate Last Night',

'width': 400,

'height': 300

};

// Instantiate and draw our chart, passing in some options.

var chart = new google.visualization.PieChart(document.getElementById('chart_div'));

chart.draw(data, options);

修改後的應用：

// Instantiate and draw our chart, passing in some options.

var chart = new google.visualization.MotionChart(document.getElementById('chart_div'));

chart.draw(data, { width: 600, height: 300 });

上面兩個範例，可在此下載：Google_Chart.rar

我已經準備好 10個範例，將會在我的 ASP.NET課程中介紹給大家。

圖表總類有多少呢？（還在成長、追加）

Chart Gallery

Playground

Miscellaneous Examples

Area Charts

Bar Charts

Bubble Charts

Candlestick Charts

Column Charts

Combo Charts

Diff ChartsN

Gauge Charts

Geo Charts

HistogramsNew!

IntervalsNew!

Line Charts

Maps

Org Charts

Pie Charts

Scatter Charts

Stepped Area Charts

Table Charts

TimelinesNew!

Tree Map Charts

TrendlinesNew!

當然也可以從 Google Sheet（試算表）當成資料來源，然後在網頁上做圖表

看看這個範例 http://inspiredtoeducate.net/inspiredtoeducate/?p=1319

Google Charts 太好用了，以後用不到怎麼辦？

太黯然了~~~

太銷魂了

圖片來源：http://www.ipeen.com.tw/comment/413694

請看本系列第二篇文章：

網頁繪製圖表 Google Charts with JavaScript (2)....與ASP.NET網頁如何結合在一起？
ClientScriptManager.RegisterStartupScript 方法

http://mis2000lab.pixnet.net/blog/post/34529627-%E7%B6%B2%E9%A0%81%E7%B9%AA%E8%A3%BD%E5%9C%96%E8%A1%A8%20Google%20Charts%20with%20JavaScript(2)....%E8%88%87ASP.NET%E7%B6%B2%E9%A0%81%E7%B5%90%E5%90%88%20(ClientScriptManager.RegisterStartupScript%20%E6%96%B9%E6%B3%95)
